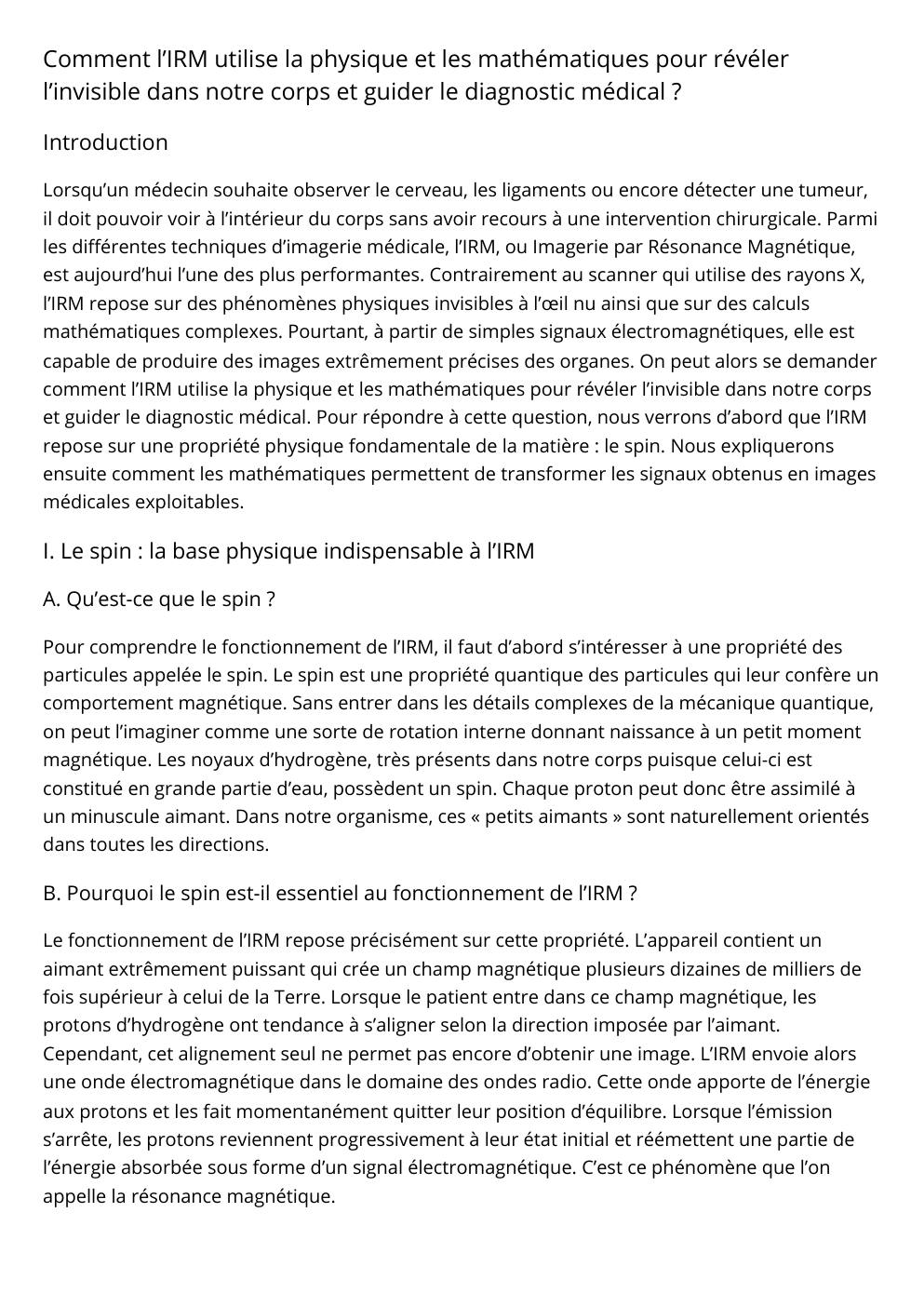

Comment fonctionne l'IRM ? maths et physique

« Comment l’IRM utilise la physique et les mathématiques pour révéler l’invisible dans notre corps et guider le diagnostic médical ? Introduction Lorsqu’un médecin souhaite observer le cerveau, les ligaments ou encore détecter une tumeur, il doit pouvoir voir à l’intérieur du corps sans avoir recours à une intervention chirurgicale.

Parmi les différentes techniques d’imagerie médicale, l’IRM, ou Imagerie par Résonance Magnétique, est aujourd’hui l’une des plus performantes.

Contrairement au scanner qui utilise des rayons X, l’IRM repose sur des phénomènes physiques invisibles à l’œil nu ainsi que sur des calculs mathématiques complexes.

Pourtant, à partir de simples signaux électromagnétiques, elle est capable de produire des images extrêmement précises des organes.

On peut alors se demander comment l’IRM utilise la physique et les mathématiques pour révéler l’invisible dans notre corps et guider le diagnostic médical.

Pour répondre à cette question, nous verrons d’abord que l’IRM repose sur une propriété physique fondamentale de la matière : le spin.

Nous expliquerons ensuite comment les mathématiques permettent de transformer les signaux obtenus en images médicales exploitables. I.

Le spin : la base physique indispensable à l’IRM A.

Qu’est-ce que le spin ? Pour comprendre le fonctionnement de l’IRM, il faut d’abord s’intéresser à une propriété des particules appelée le spin.

Le spin est une propriété quantique des particules qui leur confère un comportement magnétique.

Sans entrer dans les détails complexes de la mécanique quantique, on peut l’imaginer comme une sorte de rotation interne donnant naissance à un petit moment magnétique.

Les noyaux d’hydrogène, très présents dans notre corps puisque celui-ci est constitué en grande partie d’eau, possèdent un spin.

Chaque proton peut donc être assimilé à un minuscule aimant.

Dans notre organisme, ces « petits aimants » sont naturellement orientés dans toutes les directions. B.

Pourquoi le spin est-il essentiel au fonctionnement de l’IRM ? Le fonctionnement de l’IRM repose précisément sur cette propriété.

L’appareil contient un aimant extrêmement puissant qui crée un champ magnétique plusieurs dizaines de milliers de fois supérieur à celui de la Terre.

Lorsque le patient entre dans ce champ magnétique, les protons d’hydrogène ont tendance à s’aligner selon la direction imposée par l’aimant. Cependant, cet alignement seul ne permet pas encore d’obtenir une image.

L’IRM envoie alors une onde électromagnétique dans le domaine des ondes radio.

Cette onde apporte de l’énergie aux protons et les fait momentanément quitter leur position d’équilibre.

Lorsque l’émission s’arrête, les protons reviennent progressivement à leur état initial et réémettent une partie de l’énergie absorbée sous forme d’un signal électromagnétique.

C’est ce phénomène que l’on appelle la résonance magnétique. Cette étape permet également de faire un lien avec le programme de spécialité physique-chimie grâce à la relation reliant la vitesse d’une onde, sa longueur d’onde et sa fréquence : v=λ*f où : v est la vitesse de propagation de l'onde, λ est lambda sa longueur d'onde, f sa fréquence. Dans l’IRM, les ondes radio utilisées possèdent une fréquence très précise qui doit correspondre aux caractéristiques des protons placés dans le champ magnétique.

La fréquence joue donc un rôle essentiel car elle conditionne la résonance et la qualité du signal recueilli.

À ce stade, l’appareil a enregistré une grande quantité d’informations physiques, mais celles-ci se présentent sous la forme d’un signal brut encore inexploitable. II.

De la physique à l’imagerie médicale : le rôle des mathématiques A.

Comment l’IRM reconstruit-elle une image ? Une IRM est composée de plusieurs éléments : un aimant principal, des bobines de gradient permettant de repérer la position des signaux dans le corps, des antennes radiofréquences qui émettent et reçoivent les ondes, ainsi qu’un ordinateur chargé des calculs.

Lorsque les protons reviennent à leur état d’équilibre, les antennes captent un signal électromagnétique.

Cependant, ce signal est extrêmement complexe car il provient simultanément de millions de protons répartis dans tout le corps.

Il dépend à la fois de la position des tissus observés et de leur nature.

Pris tel quel, ce signal ne ressemble absolument pas à une image médicale. C’est ici que les mathématiques deviennent indispensables.

L’ordinateur doit être capable de déterminer l’origine de.... »
