Grand Oral de Physique-Chimie : Les circuits RC et l’assistance cardiaque

Publié le 08/05/2025

Extrait du document

« Grand Oral de Physique-Chimie : Les circuits RC et l’assistance cardiaque Introduction Aujourd’hui, nous allons explorer un sujet fascinant qui illustre la rencontre entre la physique et la médecine : comment les circuits RC permettent d’obtenir une assistance cardiaque efficace ? Cette question nous amène à comprendre comment des composants électriques fondamentaux peuvent jouer un rôle crucial dans la régulation du rythme cardiaque, notamment dans le cadre des défibrillateurs et pacemakers. Nous allons suivre une démarche scientifique rigoureuse, en commençant par expliquer le fonctionnement des circuits RC, puis en les appliquant au domaine médical, avant d’étudier les améliorations technologiques récentes. 1.

Comprendre les circuits RC : Fondements physiques Un circuit RC est constitué d’un résistor (R) et d’un condensateur (C).

Leur interaction permet d’obtenir une charge et une décharge contrôlées du condensateur, ce qui est fondamental pour générer des signaux électriques temporisés. 1.1.

Fonctionnement des circuits RC ●​ Un condensateur est un composant capable d’emmagasiner de l’énergie sous forme de charge électrique.

Il se charge et se décharge selon une loi exponentielle.​ ●​ Un résistor contrôle le débit du courant et donc la vitesse de charge/décharge du condensateur.​ ●​ L’équation fondamentale régissant un circuit RC est :​ ​ v(t)=Vmax(1−e−t/τ)v(t) = V_{max} \left(1 - e^{-t / \tau} \right) où τ=RC\tau = RC est la constante de temps du circuit.​ ●​ Plus RR et CC sont élevés, plus la charge et la décharge sont lentes, ce qui permet d’ajuster la durée des impulsions électriques.​ ●​ Les circuits RC sont couramment utilisés pour générer des signaux périodiques, un aspect essentiel pour l’électronique médicale.​ 1.2.

Application des circuits RC en signalisation ●​ Les circuits RC sont utilisés pour générer des impulsions électriques contrôlées.​ ●​ Dans le domaine biomédical, ils permettent d’imiter des signaux physiologiques comme les impulsions cardiaques naturelles.​ Des expériences de simulation sur les circuits RC ont été menées en laboratoire pour optimiser la fréquence et l’amplitude des signaux électriques dans les pacemakers et défibrillateurs (IEEE Transactions on Biomedical Engineering, 2020). 2.

Application des circuits RC à l’assistance cardiaque 2.1.

Le pacemaker : un oscillateur RC au service du cœur Le pacemaker est un dispositif médical implantable qui permet de réguler le rythme cardiaque en envoyant des impulsions électriques au muscle cardiaque. ●​ Son fonctionnement repose sur un circuit RC oscillant qui génère des impulsions à une fréquence contrôlée.​ ●​ Un détecteur analyse l’activité cardiaque et, si un battement est absent, le pacemaker génère une impulsion électrique via ses électrodes.​ ●​ Grâce aux circuits RC, la durée et l’intensité de l’impulsion sont ajustées pour correspondre aux besoins du patient.​ Exemple : Le pacemaker Medtronic Micra Un exemple marquant de pacemaker utilisant les circuits RC est le Medtronic Micra, l’un des plus petits pacemakers au monde. ●​ Caractéristiques techniques : Ce dispositif miniature ne mesure que 25 mm de long et est dépourvu de sondes, ce qui réduit les risques d’infection et d’usure des composants internes.​ ●​ Fonctionnement RC : Son circuit RC interne permet de générer des impulsions électriques temporisées, adaptées aux besoins du patient.

Le condensateur emmagasine une charge et la libère de manière contrôlée pour stimuler le cœur au bon moment.​ ●​ Adaptation intelligente : Le Medtronic Micra ajuste automatiquement ses paramètres de stimulation en fonction de l’activité physique du patient, optimisant ainsi la consommation d’énergie et la fréquence des impulsions.​ Une étude menée par le New England Journal of Medicine (2017) a montré que les patients équipés du Micra bénéficiaient d’une réduction de 50% des.... »

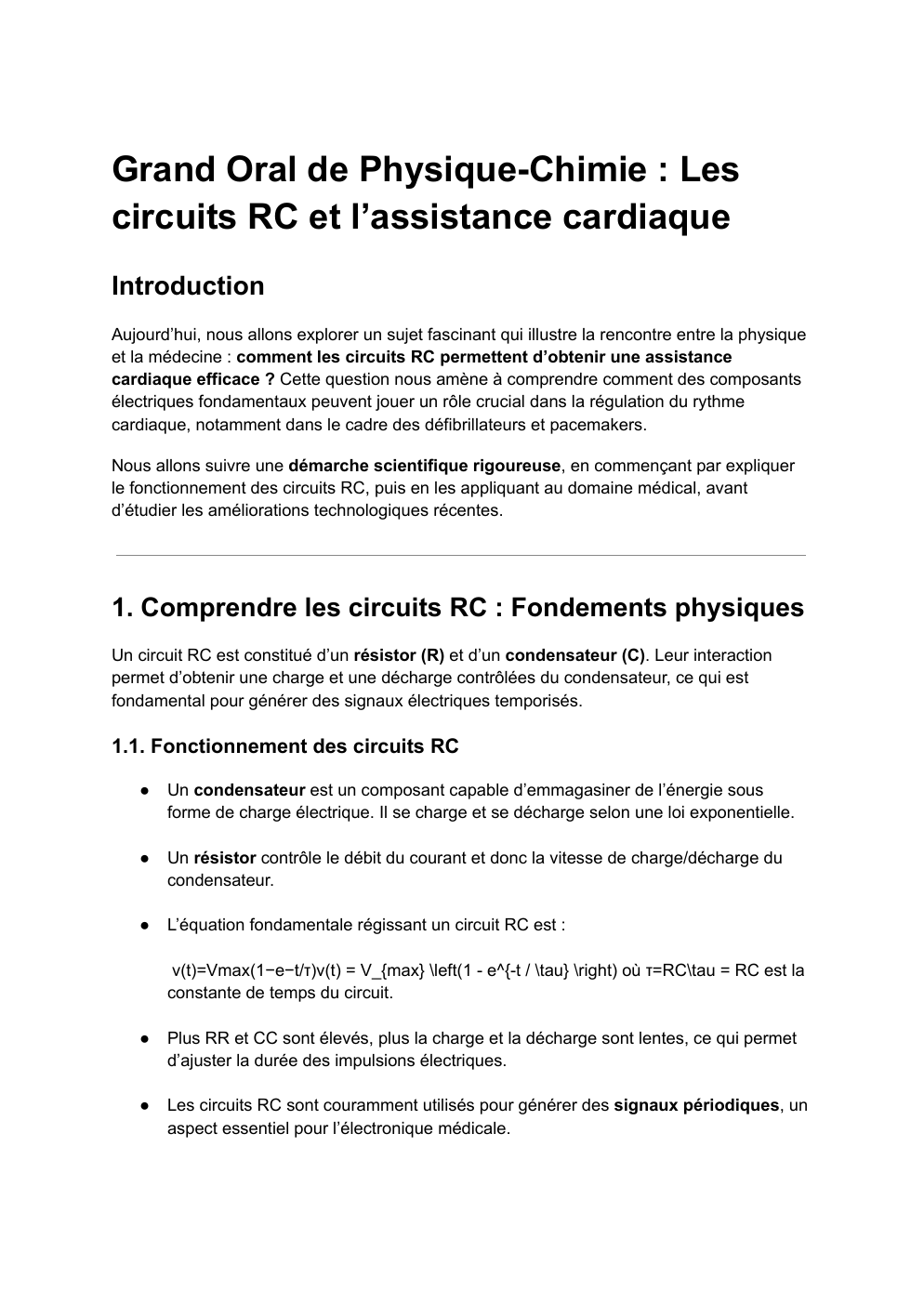

↓↓↓ APERÇU DU DOCUMENT ↓↓↓
