Étau limeur

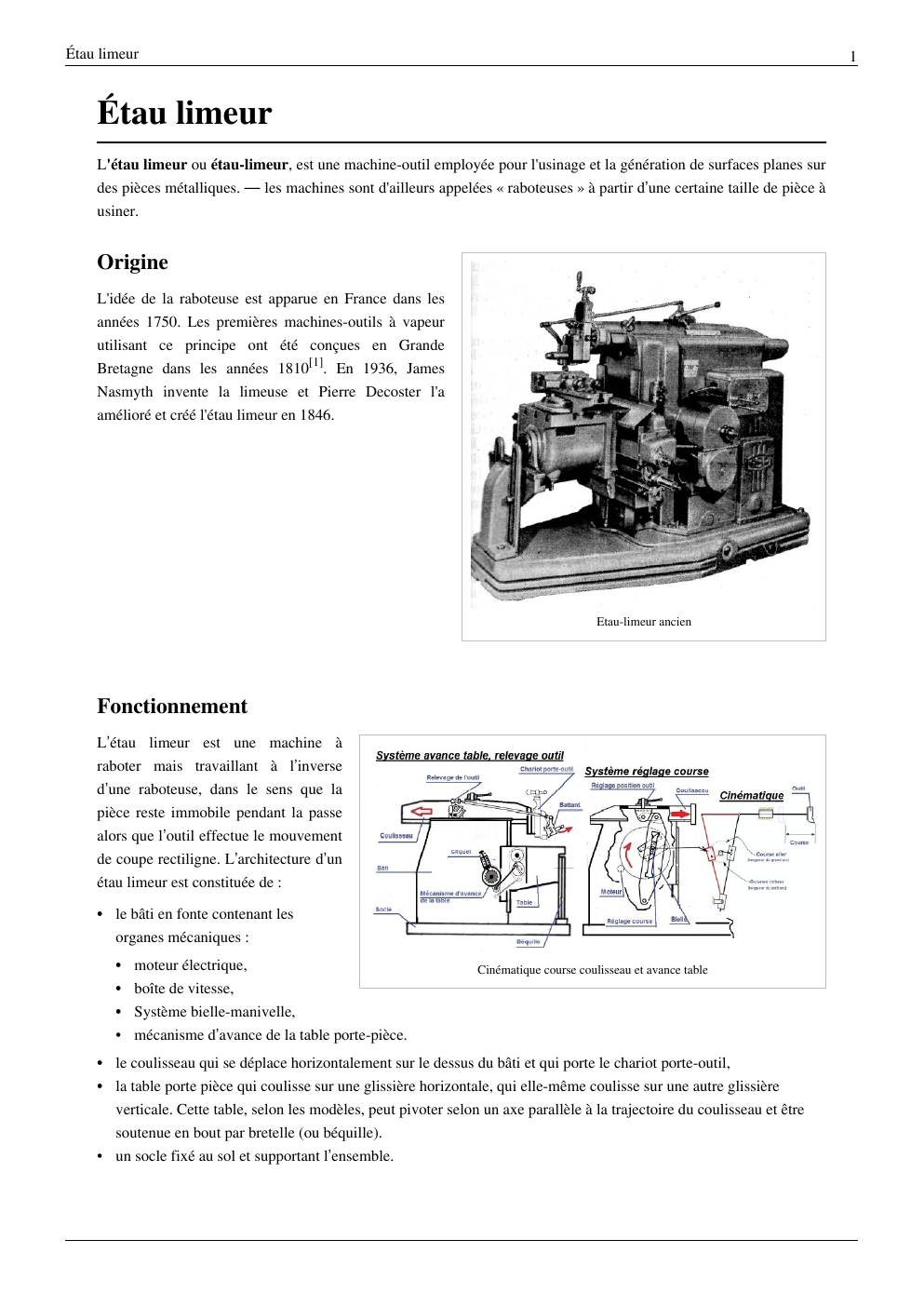

« Étau limeur 1 Étau limeur L'étau limeur ou étau-limeur, est une machine-outil employée pour l'usinage et la génération de surfaces planes sur des pièces métalliques.

— les machines sont d'ailleurs appelées « raboteuses » à partir d’une certaine taille de pièce à usiner. Origine L'idée de la raboteuse est apparue en France dans les années 1750.

Les premières machines-outils à vapeur utilisant ce principe ont été conçues en Grande Bretagne dans les années 1810[1].

En 1936, James Nasmyth invente la limeuse et Pierre Decoster l'a amélioré et créé l'étau limeur en 1846. Etau-limeur ancien Fonctionnement L’étau limeur est une machine à raboter mais travaillant à l’inverse d’une raboteuse, dans le sens que la pièce reste immobile pendant la passe alors que l’outil effectue le mouvement de coupe rectiligne.

L’architecture d’un étau limeur est constituée de : • le bâti en fonte contenant les organes mécaniques : • • • • moteur électrique, boîte de vitesse, Système bielle-manivelle, mécanisme d’avance de la table porte-pièce. Cinématique course coulisseau et avance table • le coulisseau qui se déplace horizontalement sur le dessus du bâti et qui porte le chariot porte-outil, • la table porte pièce qui coulisse sur une glissière horizontale, qui elle-même coulisse sur une autre glissière verticale.

Cette table, selon les modèles, peut pivoter selon un axe parallèle à la trajectoire du coulisseau et être soutenue en bout par bretelle (ou béquille). • un socle fixé au sol et supportant l’ensemble. Étau limeur 2 Cinématique Mouvement de coupe • Le coulisseau est entraîné en translation dans un mouvement alternatif par une bielle commandée par un plateau manivelle portant une couronne dentée entraînée par la boîte de vitesses. • Le plateau manivelle comporte un tourillon à patin qui décrit un cercle de rayon variant selon le réglage qui détermine la course de l’outil (longueur d’usinage).

Cette course peut être positionnée par rapport à la pièce par l’intermédiaire d’un dispositif de blocage au-dessus du coulisseau. Cinématique d’un étau limeur • Les deux mouvements alternatifs du coulisseau ont des vitesses linéaires variables dues au système bielle-manivelle et à vitesse de rotation constante : • mouvement de coupe (aller) : l’arc de cercle décrit par le tourillon est maximal • mouvement retour : l’arc de cercle est mini donc, à vitesse de rotation constante, le mouvement du coulisseau est plus rapide. Mouvements d’avance La table porte-pièce reçoit un mouvement d’avance à chaque passe par un système vis-écrou, pendant le retour du coulisseau.

Un pignon tournant à la même vitesse que le plateau-manivelle, engrène avec un autre plateau muni d’un tourillon réglable qui, à son tour, commande une bielle et un carter oscillant.

Ce carter contient un système de cliquet et roue dentée (rochet) centrée sur la vis de commande de la table. Pendant le mouvement aller (coupe) le cliquet patine sur les dents du rochet et pendant le retour, le cliquet engrène une dent du rochet, qui solidaire de la vis de commande, provoque l’avance transversale de la pièce. Usinage Etau limeur-chariot porte-outil Montage de l’outil de rabotage Usinage oblique Étau limeur La pièce La pièce peut être maintenue dans un étau ou bridée sur la table.

Cette table, sur certaines machines, peut être inclinable selon deux axes. L’outil • Un chariot porte-outil, monté en bout du coulisseau, orientable selon l’axe vertical et.... »
