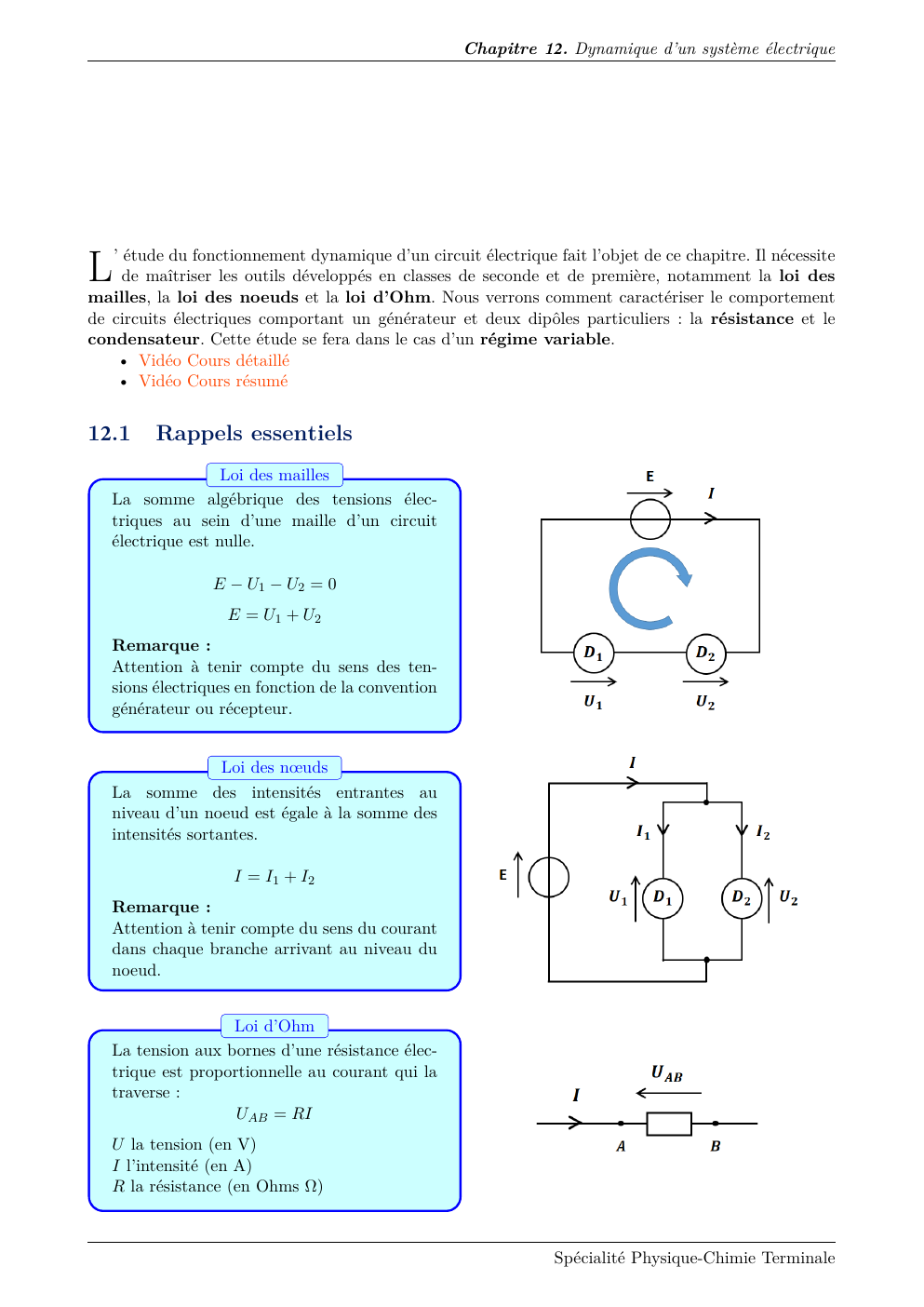

Chapitre 12. Dynamique d’un système électrique
Publié le 19/05/2025
Extrait du document
«
Chapitre 12.
Dynamique d’un système électrique
’ étude du fonctionnement dynamique d’un circuit électrique fait l’objet de ce chapitre.
Il nécessite
de maîtriser les outils développés en classes de seconde et de première, notamment la loi des
mailles, la loi des noeuds et la loi d’Ohm.
Nous verrons comment caractériser le comportement
de circuits électriques comportant un générateur et deux dipôles particuliers : la résistance et le
condensateur.
Cette étude se fera dans le cas d’un régime variable.
• Vidéo Cours détaillé
• Vidéo Cours résumé
L
12.1
Rappels essentiels
Loi des mailles
La somme algébrique des tensions électriques au sein d’une maille d’un circuit
électrique est nulle.
E − U 1 − U2 = 0
E = U1 + U2
Remarque :
Attention à tenir compte du sens des tensions électriques en fonction de la convention
générateur ou récepteur.
Loi des nœuds
La somme des intensités entrantes au
niveau d’un noeud est égale à la somme des
intensités sortantes.
I = I1 + I2
Remarque :
Attention à tenir compte du sens du courant
dans chaque branche arrivant au niveau du
noeud.
Loi d’Ohm
La tension aux bornes d’une résistance électrique est proportionnelle au courant qui la
traverse :
UAB = RI
U la tension (en V)
I l’intensité (en A)
R la résistance (en Ohms Ω)
Spécialité Physique-Chimie Terminale
12.2.
Condensateur
12.2
Condensateur
12.2.1
Intensité du courant en régime variable
Intensité du courant en régime variable
Lorsque la tension et l’intensité du courant varient au cours du temps, on dit que le système
électrique évolue en régime variable.
L’intensité i(t) (en A) du courant électrique se définit
comme la dérivée par rapport au temps de la charge électrique q(t) (en C) :
i(t) =
12.2.2
dq(t)
dt
Condensateur
Un condensateur est constitué de deux armatures conductrices disposées l’une en face de l’autre, et séparées par un isolant.
La géométrie des
armatures peut varier (planes, cylindriques, sphériques).
Lorsqu’une tension électrique est appliquée aux bornes du condensateur, les armatures
accumulent respectivement des charges positives et négatives de part et
d’autre, laissant le condensateur globalement électriquement neutre.
On
appelle capacité C (exprimée en Farad F) du condensateur son pouvoir
d’accumulation des charges sur ses armatures.
Capacité d’un condensateur
La capacité C d’un condensateur permet de relier la charge q positive accumulée sur l’une des
armature, à la tension uc aux bornes du condensateur :
q(t) = Cuc (t)
q(t) la charge (en C)
C la capacité (en F)
uc (t) la tension aux bornes du condensateur (en V)
12.2.3
Relation tension-intensité d’un condensateur
Relation tension-intensité
En combinant la relation charge-tension et la relation charge-intensité, on obtient la relation
entre la tension uc (t) (V) et l’intensité i(t) (en A) :
i(t) = C
duc (t)
dt
12.3
Circuit RC
série : charge d’un condensateur
12.3.1
Schéma du circuit électrique
On s’intéresse à un circuit électrique en régime variable, comprenant un générateur de tension continue
E (en V), un dipôle ohmique de résistance R (en Ω) et un condensateur de capacité C (en F).
Le
Spécialité Physique-Chimie Terminale
Chapitre 12.
Dynamique d’un système électrique
schéma de la figure 12.1 représente ce montage.
Initialement, l’interrupteur K est ouvert, les tensions et intensités sont donc nulles dans tout le circuit.
A l’instant t = 0 s, on ferme l’interrupteur.
Figure 12.1 – Schéma du circuit électrique dans le cas de la charge d’un condensateur.
12.3.2
Équation différentielle
On cherche à établir l’équation différentielle r é gissant l ’ évolution d e l a t e nsion u c (t) a u x b o rnes du
condensateur.
Pour cela, on va utiliser une loi des mailles ainsi que les relations tension-intensité pour
la résistance et le condensateur.
Équation différentielle
1.
On applique la loi des mailles en respectant les conventions générateur et récepteur :
uR + uc = E
2.
On remplace uR = Ri d’après la loi d’Ohm et i = C
RC
duc
:
dt
duc
+ uc = E
dt
3.
On divise par τ = RC pour retrouver une forme canonique d’équation différentielle
linéaire du premier ordre à coefficients constants :
duc
1
E
+
uc =
dt
RC
RC
τ = RC est appelé le temps caractéristique de charge du condensateur.
12.3.3
Résolution de l’équation différentielle
Pour cette partie, on illustrera le problème avec les valeurs suivantes : E = 12 V, R = 2, 5 kΩ et
C = 150 µF.
D’après le chapitre 0, la solution d’une telle équation différentielle s e c o nstruit....
»
